Elektrický ohradník

Školní úkol, který dotáhnu do konce

Zadání bylo procvičit práci s bipolárními tranzistory a s analogovým zapojením. Dostala jsem za úkol vytvoři schéma kontroloru napětí v ohradníku, vzít ho a proměnit ve skutečné zařízení. Nakreslit desku plošných spojů (DPS), vyrobit ji, osadit součástky a zařízení „oživit“, což je odborně řečeno zapnout ho tak, aby fungovalo.

Chtěla jsem hlavně ukázat, že umím převést teorii až do fyzického, otestovaného produktu, a ne jen nakreslit schéma na papír.

Dotkneš se antény a obvod to pozná

Zapojení hlídá změnu napětí na anténě. Když se jí dotkneš, napětí se změní a obvod na to zareaguje. Tomu se říká kapacitní snímání a podobný princip využívají třeba dotykové displeje. Tranzistory tu slouží jako malé elektronické spínače a zesilovače.

Tři pohledy na stejné zapojení

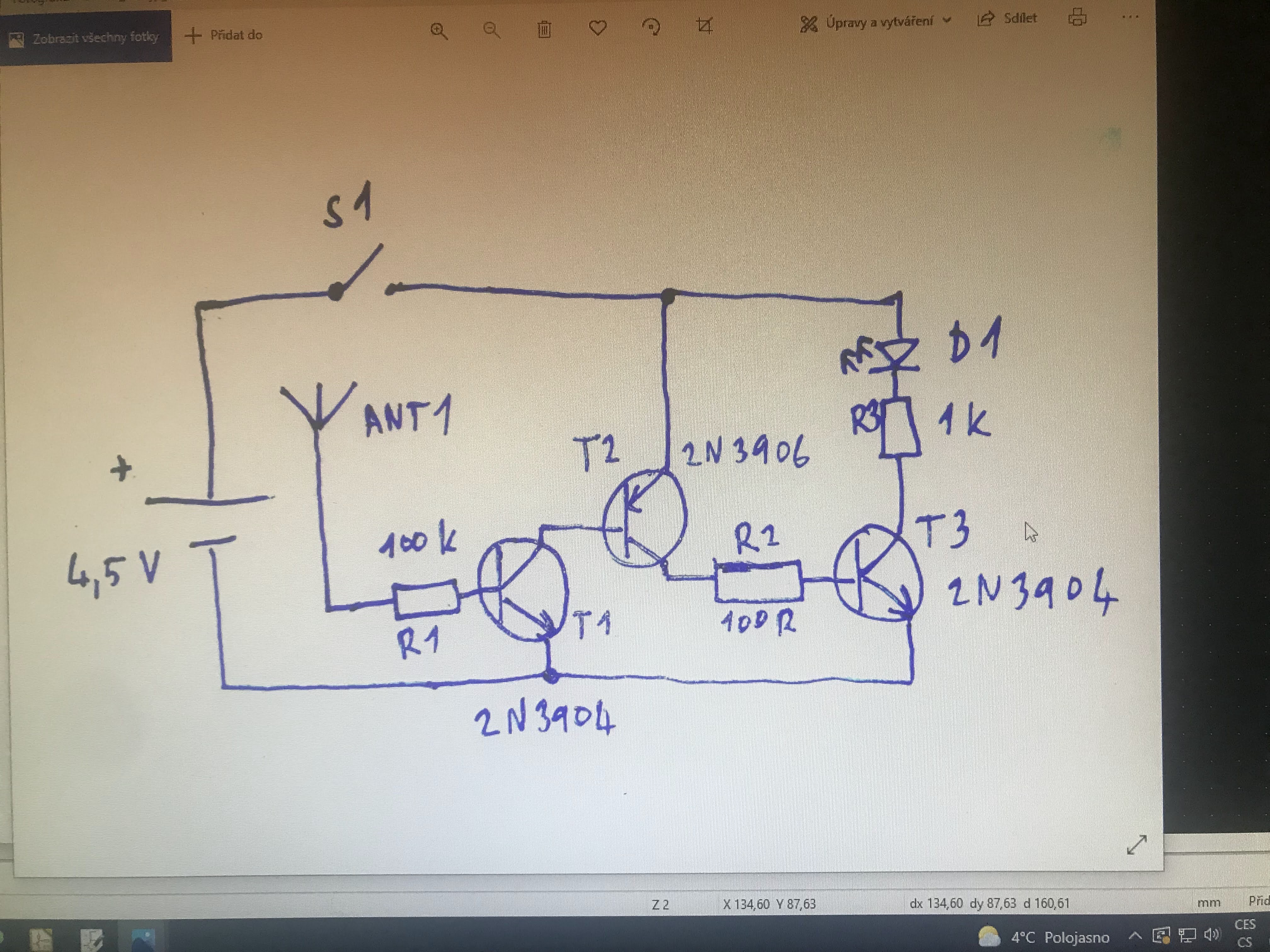

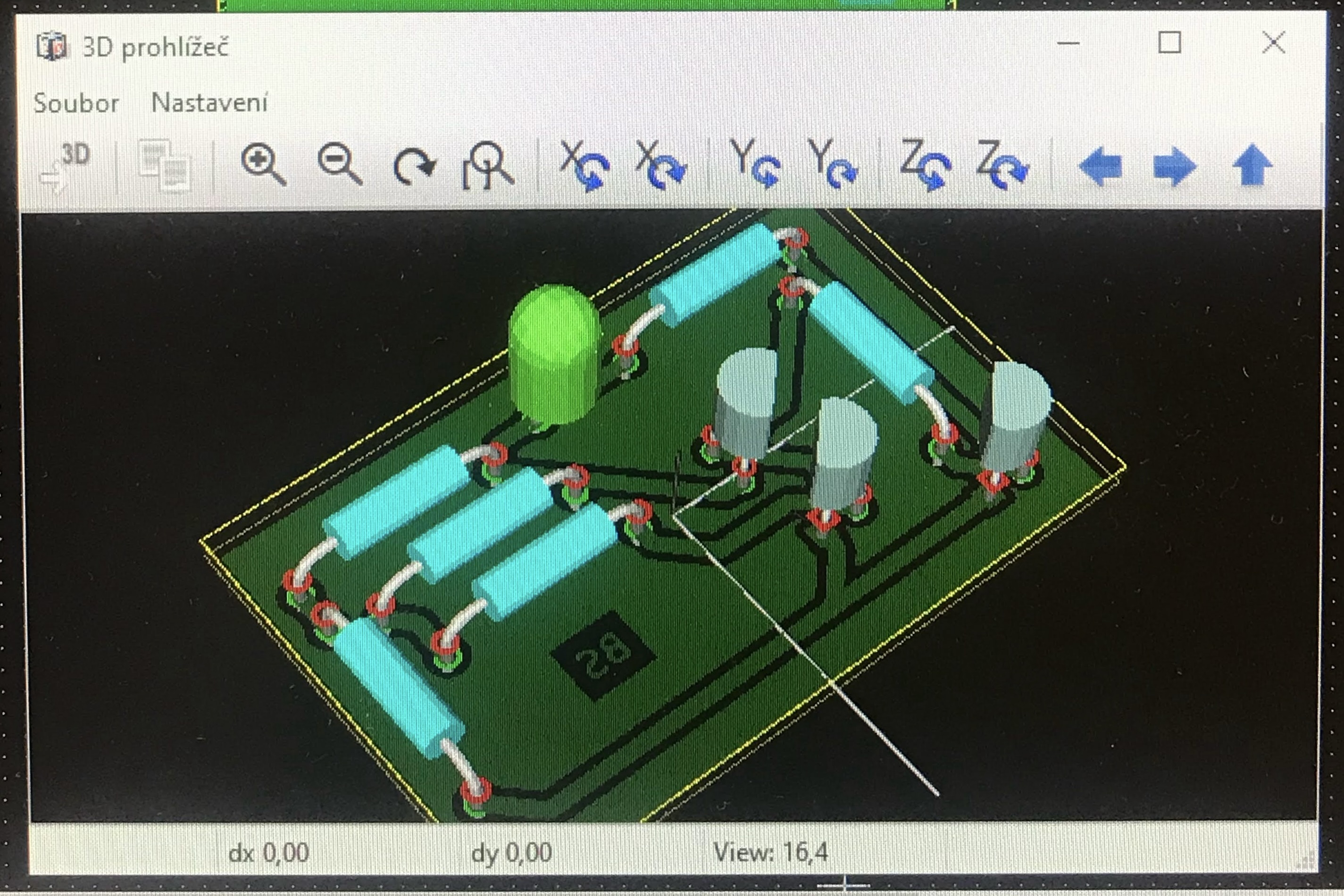

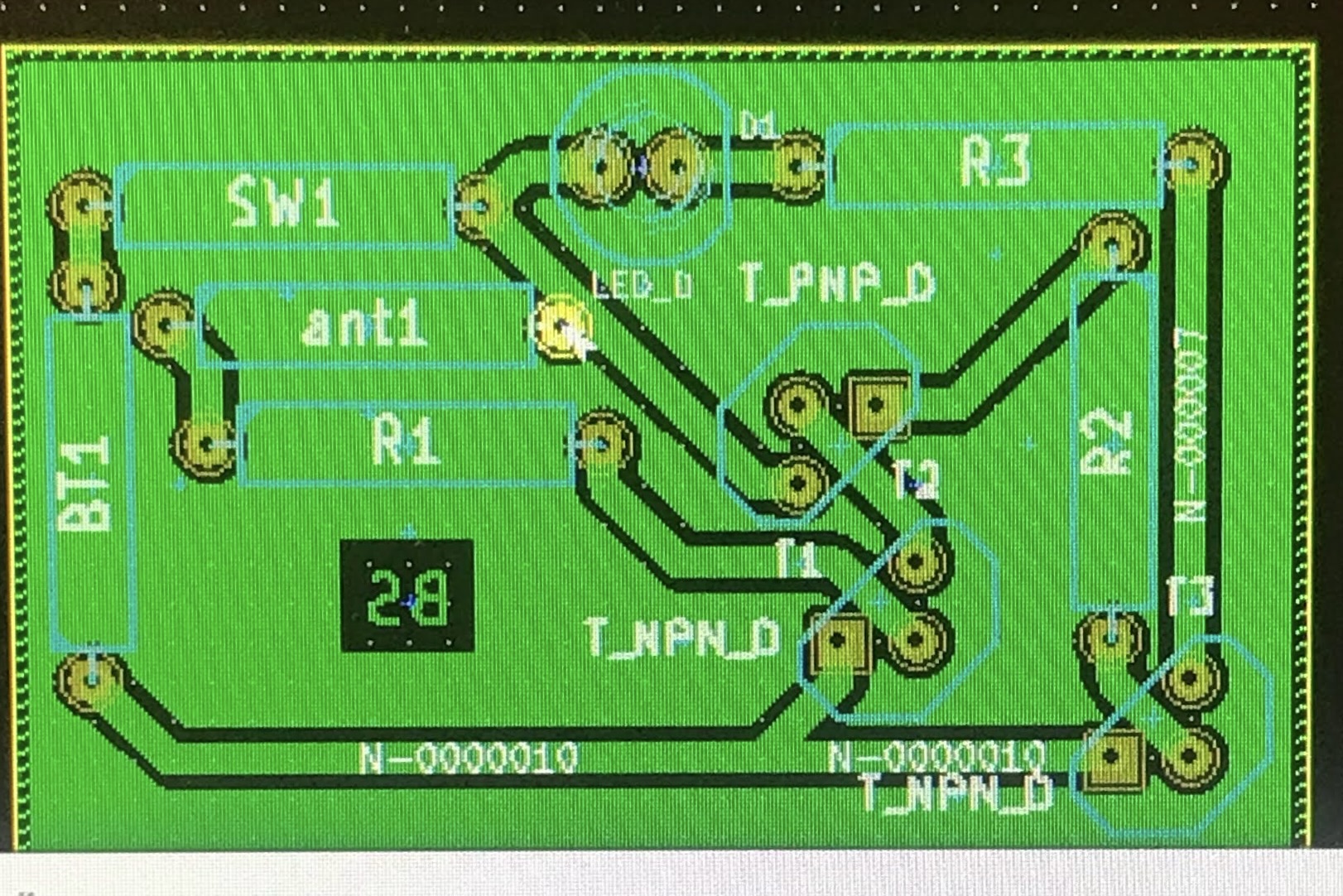

Nejdřív schéma, které mi zadali. Z něj jsem v KiCadu nakreslila desku a třetí obrázek ukazuje, jak by hotová deska vypadala ve 3D.

Fotky hotové desky zatím nemám po ruce, doplním je, jakmile je najdu.

Šest kroků od nákresu k funkčnímu zařízení

Všechno jsem dělala ručně, doma i ve škole, bez továrny a bez hotových modulů. Takhle to šlo za sebou:

Co mi to dalo

Elektronika mě naučila jedno: teorie je fajn, ale skutečně ji pochopíš, až když ti to nefunguje a musíš zjistit proč.

Ukázka toho, že nejsem jen jedno téma

Pro mě je to důkaz, že se umím pohybovat od analogového schématu přes návrh desky až po pájení a testování. Nešlo mi o splnění zadání, ale o pochopení, jak vzniká elektronické zařízení od nápadu po funkční prototyp.
